大口径管道上适合安装什么类型流量计？ -亚博88app

2023-11-20

大口径液体流量计的测量特点都有哪些

1、管路口径大，要求压损越小越好。般不允许用局部缩径的方法提高流速。

2、流速一般都不高新设计安装的管路，一般均选择经济流速。因为流速太低，势必增加管路的投资，流速太高，会造成动力损耗大幅度增加，导致运行成本上升，都是不经济的但有些老管路，由于增产的需要而提高了流速。

3、由于流速较低，流体中的污垢、淤泥等较易在管道内壁沉积。进行系统设计时应考虑仪表与流体接触部分的清洗。

4、测量范围度要求大。有些水管夜间和日间、冬季和夏季流量相差悬殊，多达10~20 倍；有些空调用水，到一定季节干脆就停用，因此，安装在这些水管中的流量计，就要求范围度特别大。

5、防护等级要求高。大口径管路大多埋地敷设，为的是节省空间，在北方，也是防冻的需要，因此流量传感器大多被安装在仪表井内的管段上。由于雨水、井壁渗透和管路外漏等原因常常引起井内水位上升而淹没流量传感器，所以设计时就应估计到这种情况，选用防持续浸水影响的流量传感器。

大口径液体流量计的选用和安装

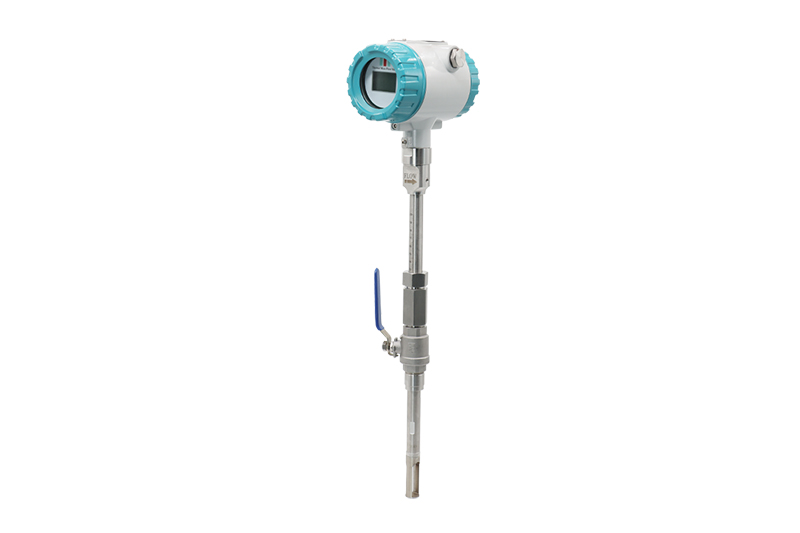

大口径流量计的成本比较高，所以大多业主通常会采用插人式流量计来测量。插入式流量计的原理虽多种多样，但其结构却大同小异。

1、插入式流量计通常有传感器由测量头、插入杆、插入机构、转换器和仪表表体五部分组成

1）测量头，其结构实际上就是一台流量传感器，不过在这里作为局部流速测量的流速计使用。

2）插人杆，支撑测量头的一根支杆，将测量头的信号电缆引至仪表表体外部。

3）插人机构，由连接法兰、插人杆提升机构及球阀组成。可在不断流的情况下将测量头由管道内提升到表体外，以便检查维修。

4）转换器，测量头信号输出转换的电子部件。

5）仪表表体，对于大口径管道般都不带仪表表体，而是利用工艺管道的一段作为测量管。

在大口径管路流量计中，由于流速普遍较低，泥沙、污垢等容易在仪表表面沉积，因此，插入式流量计常常配套球阀，实现在不断流的情况下拆下仪表进行维护和检査，从而提高测量系统的专业性。
