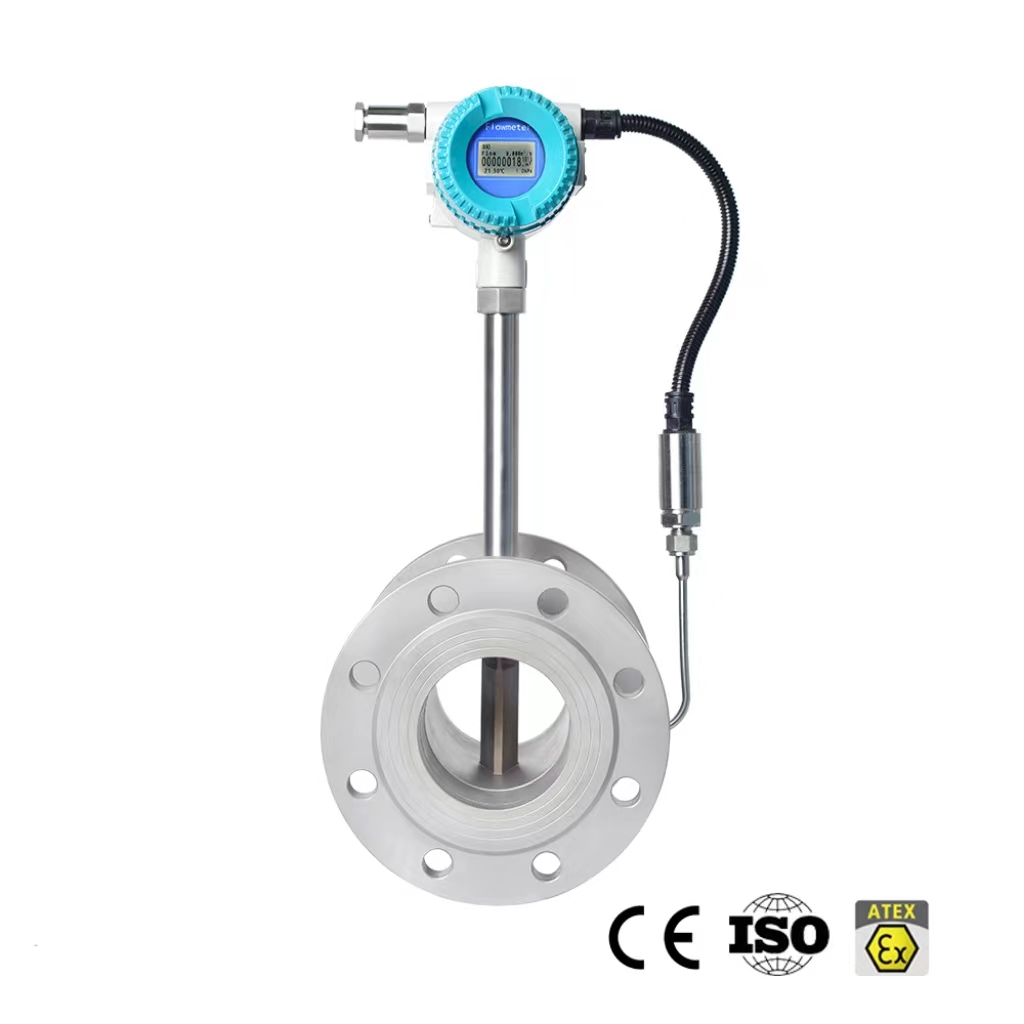

涡街流量计怎样安装和维护 -亚博88app

2022-07-15

涡街流量计的安装和维护需要注意以下几点:
涡街流量计原理是根据卡门(karman)涡街原理测量气体、蒸汽或液体的标况的体积流量或质量流量的体积流量计。因此涡街流量计在安装使用上必须注意几个事项。
一、.安装:
1、在安装涡街流量计时，需要确保插入深度符合要求，以保证测头中心轴线和管道中心轴线重合。同时，流体流向必须与方向标上的指示能头保持一致。
2、对于活塞机泵或柱塞泵式泵，上下游安装一个储能器，以降低液体震动。
3、在闸阀部位，应用t型管时，在蒸汽流量计的上下游安装闸阀可防止脉动饮料压的危害。
4、必须测压时，将测压孔设定在旋涡流量计的中下游的3d~7d中间的地区:必须温度测量时，将温度测量孔设定在离测压点中下游的1d~3d中间的地区
5、密封垫圈不能突出到管道中，否则会使读数产生偏差。即便是夹紧型的yew flo，也要使用带地脚摆栓孔的密封垫。当使用螺旋的密封垫圈(没有地脚栓孔)时，需要定制因为一些规格的法兰盘的规范尺寸可能不适用。
6、清洗管道:对新安装的管路或检修过的管路，在运作前应开展清理，冲走管路内的锈迹，污垢，沉渣和淤泥。
7、测量液体时，上限流速受压损和气蚀现象限制，一般是(0.5～8)m/s。8、测量气体时，上限流速受介质可压缩性变化的限制，下限流速受雷诺数和传感器灵敏度的限制，蒸汽是(8～25)m/s。
9、应力式涡街流量计对振动较为敏感，故在振动较大的管道安装流量计时，管道要有一定的减震措施。
10、应力式涡街流量计采用压电晶体作为检测传感器，故其受温度的限制。一般为(-40～ 300)℃，测量温度不高于400℃，否则探头极易因老化而失准。
11、抗电磁干扰和射频干扰差。
12、当流体介质为两相流或者脉动流时对测量有影响。

二、涡街流量计的维护
1、由于k系数的确定在涡街的整个环节中非常重耍，k系数的准确与否直接影响着回路的准确度，仪表更换零部件以及工艺管道的磨损等情况，均可能影响k系数．而东方化工厂又缺少标定的手段与能力，只能送出标定，受工艺运行的影响，要从管道上拆下涡街送出要5、6天的标定时间，工艺方面很难满足，从而无法确定k系数。今年，通过流量仪表间的改造，虽已经具备了较小口径的涡街标定条件，但对于较大口径的涡街仍然无能为力，以后应注意使用涡街的现场标定方法，使用标准频率以及便携式超声波流量计，测出管道中的瞬时流量以及传感器的脉冲输出频率，现场计算k系数。
2、应定期清洗涡街流量计的探头，检查中曾发现，个别探头检测孔已被污物堵塞，甚至被塑料布裹住，影响了正常测量。
3、定期检查接地和屏蔽情况，消除外界干扰。有时候指示问题是由于受到干扰所至。
4、安装环境潮湿的探头．应定期烘干一次，或作防潮处理。由于探头本身并末作防潮处理，受潮之后影响运行。
5、仪表的数据资料的管理应引起足够的重视，以利于日后的工作。

总之，涡街流量计的正确安装和维护对于其正常运转和提高测量精度具有重要意义。因此建议由专业人员按照产品说明书进行安装和维护。
