涡轮流量计安装注意事项 全球百科
安装前注意事项
1、确保管道内部清洁，避免残留物和杂质影响流量计的正常运行。因此，管道在安装前必须进行吹扫，以清除可能存在的杂质和残留物。
2、在安装前，使用微小气流吹动涡轮，确保涡轮流量计的涡轮能够灵活转动，没有无规则的噪音，计数器转动正常，无间断卡滞现象。这是保证流量计正常安装使用的重要步骤。
安装时注意事项
1、在安装气体涡轮流量计时，法兰和管道法兰之间要加装密封垫圈，以确保气体不泄漏。
2、涡轮流量计前应加装过滤器，对于气质较脏的场合，应加装油过滤器。严禁过滤器和流量计直接相连
3、在安装气体涡轮流量计时，前后均应加装截至阀门，以便在需要维修或更换时方便操作。
4、法兰盘连接处管道内经处不应该有突起相连接，以避免影响流体的流动和计量的准确性.
5、在安装气体涡轮流量计时，严禁在其进出口法兰处直接进行电焊，以免烧坏流量计内部零件。
6、气体涡轮流量计应安装在便于维修、无强电磁场干扰、无机械振动以及热福射影响的场所。
7、室外安装时，上部应有遮盖物，以防雨水浸入和烈日曝晒影响流量计使用寿命
8、气体涡轮流量计不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合。

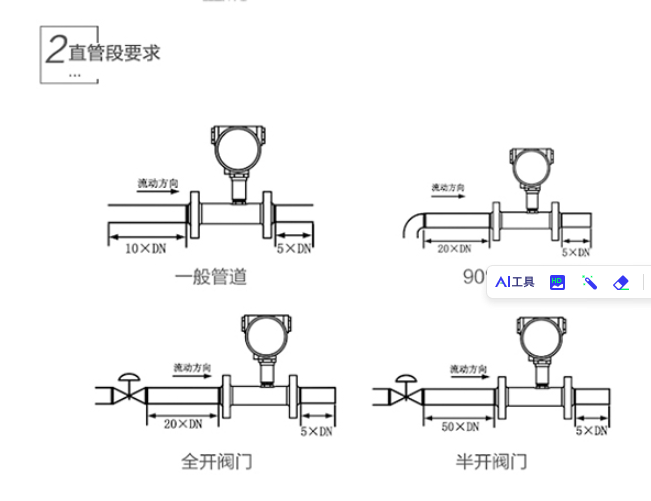

9、水平或垂直安装气体涡轮流量计时，流体流动方向应与壳体上标识的方向一致。在流量计的上游应保证有不小于10dn的直管段，表后不小于5dn的直管段.
涡轮流量计安装要求：全球百科
一、安装位置
涡轮流量计的安装位置应符合以下要求:
1、避免安装在温度变化大、振动大、易受电磁干扰的环境中。
2、避开管道的弯曲处、阀门、管道分支处以及容易形成涡流的区域。

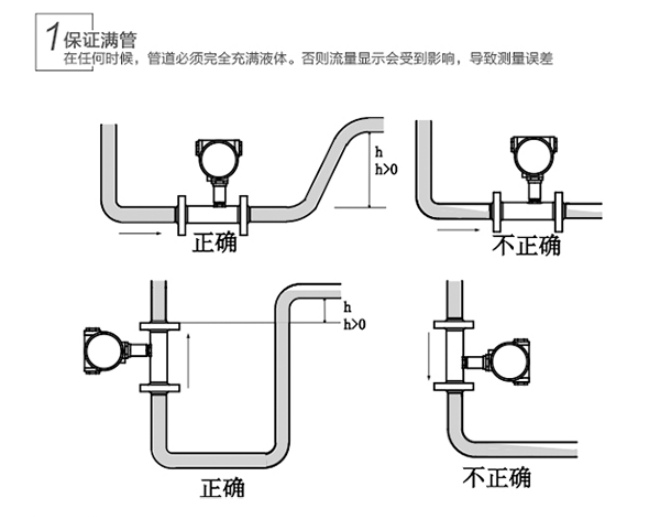

3、尽可能安装在水平管道上，使流体满管进入涡轮流量计。
4、确保管道内径与涡轮流量计的测量范围相匹配。
二、管道准备
在安装涡轮流量计之前，需要对管道进行以下准备工作:
1、清理管道内部的杂物、锈迹、油渍等，确保管道内表面光滑、清洁。
2、对于新管道，需要保证其内表面光滑，无加工缺陷，如毛刺、裂纹等。
3、对于旧管道，需要进行必要的维修和保养，以确保其满足涡轮流量计的安装要求。
三、轴向对准
涡轮流量计的叶轮轴应与管道轴线对准，以保证流体的轴向流入。如果管道中有偏心或弯曲，应尽量消除或减小其对轴向对准的影响。
四、传感器插入
将涡轮流量计的传感器插入到管道中，确保传感器与管道紧密贴合，无泄漏。对于大口径的管道，可以使用过渡接头或法兰连接传感器对于小口径的管道，可以使用扩口器将传感器扩口后插入到管道中。

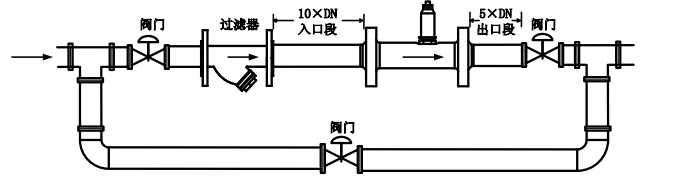

五、旁路管道
在安装涡轮流量计时，可以在主管道上安装个旁路管道，以便在需要维修或更换涡轮流量计时，能够将流体从旁路管道导流过去，不影响生产过程的正常进行。
六、支架安装
为了确保涡轮流量计的稳定性和准确性，需要安装支架来支撑传感器。支架应安装在靠近传感器的地方，并确保支架与管道牢固连接，以避免对传感器产生过大的应力。
七、接线连接
涡轮流量计的接线连接包括电源线和信号线的连接。应根据制造商提供的接线图进行正确的接线连接，并注意电源线和信号线的极性不能接错。同时，应使用适当的屏蔽电缆以防止电磁干扰。
八、系统调试
在完成涡轮流量计的安装和接线后，需要进行系统调试以确保其正常运行。具体步骤如下:
1、检查电源是否正常，打开涡轮流量计的电源开关。
2、检查信号是否正常，使用示波器或万用表测量信号输出是否符合要求。
3、对涡轮流量计进行零点校准和量程校准以确保其准确测量流体的流量
4、在不同流量下观察涡轮流量计的读数是否稳定，并记录下各个流量下的读数值
5、如果发现读数不稳定或误差较大，应检查管道是否有泄漏或堵塞，叶轮轴是否对准管道中心线，传感器是否松动或损坏等并进行相应的调整或更换部件。
以上是涡轮流量计安装过程中的一些重要注意事项，严格按照这些步骤进行操作可以确保流量计的正常运行和使用寿命。同时，在安装过程中如有任何疑问或遇到问题，请联系 艾丝特仪表厂 技术热线18019262426 微信同号，或查阅相关技术文档。
