质量流量计结构和原理
概述:
质量流量计是一种用于精确测量流体质量流量的仪表。与传统的体积流量计不同,质量流量计能够直接测量流体的质量流量,不受温度、压力等因素的影响。质量流量计广泛应用于化工、制药、食品、环保等领域,为工艺流程的控制和优化提供了重要的数据支持。它有多种类型,每种类型质量流量计都有其独特结构和原理。
以下是两种常见的质量流量计结构和原理:科氏力质量流量计和热式质量流量计。
一、科氏力质量流量计
1、结构
科氏力质量流量计主要由传感器和变送器组成。传感器部分通常包含一个u型流量管,设计得使其在特定点产生旋转。
2、工作原理
振动式质量流量计(科里奥利质量流量计)则通过测量流体对传感器振动的阻尼作用来推算质量流量。当流体在旋转的u型流量管中流动时,由于科里奥利力的作用,管道会产生扭曲。这种扭曲现象与流体的质量流量成正比。科氏力质量流量计通过精确测量这种扭曲程度,可以确定流体的质量流量。
二、热式质量流量计
1、结构

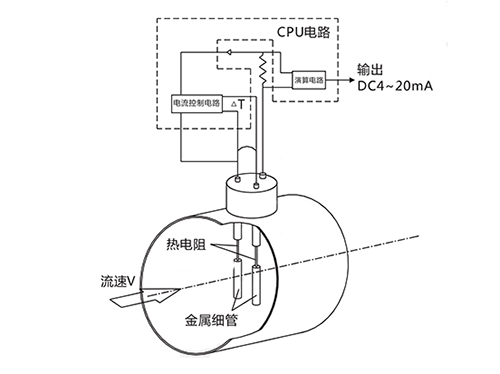

热式质量流量计由传感器、转化器和显示器组成。传感器部分通常包含一对热敏电阻,它们被放置在流体流动的通道中。
2、工作原理
热式质量流量计是基于通过在流体中加热一段传感器,测量流体中热量传递的速度来推算质量流量;当流体流过热敏电阻时,它会带走热量,导致两个电阻器之间产生温度差。这个温度差与流体的质量流量成正比。热式质量流量计通过测量这个温度差,可以确定流体的质量流量。
三、信号处理与输出
质量流量计的信号处理与输出通常采用数字化技术。传感器产生的信号经过变送器进行放大和滤波后,通过a/d转换器转换为数字信号,再经过微处理器进行处理和计算,最终输出标准的模拟信号或数字信号。
四、优点和应用领域
质量流量计具有测量准确、响应速度快、稳定性好等优点。它不受流体温度、压力、密度等因素的影响,因此适用于各种流体和复杂的环境条件。质量流量计广泛应用于化工、制药、食品、环保等领域,为工艺流程的控制和优化提供了重要的数据支持。
五、安装和维护要求
质量流量计的安装应遵循制造商的推荐和相关标准。安装时应注意避免振动、冲击和过高的温度梯度。传感器的位置和固定方式应确保流体流动稳定且不受干扰。定期维护和校准也是保证质量流量计准确性和稳定性的重要措施。
六、注意事项和故障排除
在使用质量流量计时,应注意避免流体中的杂质和颗粒物对传感器造成损伤或堵塞。同时,应定期检查传感器和变送器的状态,确保其正常工作。如遇故障或异常,应及时排除,如更换传感器、调整参数等。如无法解决问题,应联系制造商或专业技术人员进行维修和校准。
七、总结
科氏力质量流量计和热式质量流量计都是常用的质量流量计类型,它们各自具有独特的工作原理和结构。科氏力质量流量计利用科里奥利力现象测量流体扭曲,而热式质量流量计则基于热传导效应测量流体带来的温度变化。在选择适合的应用场景时,应考虑流体性质、环境条件以及所需的测量精度。
如想了解更多质量流量计结构和原理相关信息或者流量计选型,可咨询艾丝特亚博88app-亚博vip88专业技术客服:180 1926 2426(微信同号)获取帮助。
