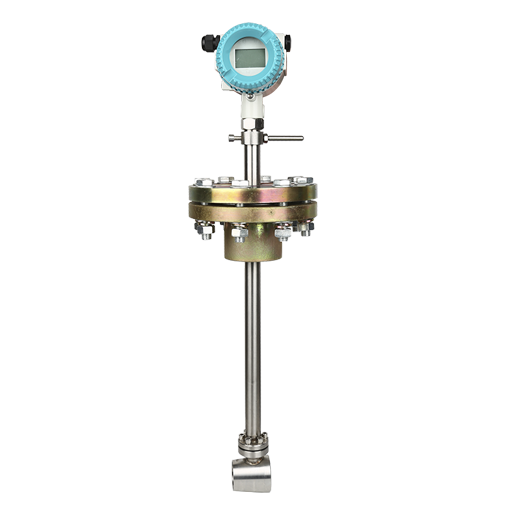

插入式涡街流量计 -亚博88app

1、在管路上选择插入式涡街流量计安装地点时应保证上游直管段长度≥15d，下游直管段≥5d。
2、在管道用气割方法开一个φ100mm的圆孔，孔的周边应无毛刺，以保证探头顺利通过。
3、在管道圆孔处焊上法兰短管，焊时应注意垂直方向，焊后要求轴线与管道轴线相正交，且法兰短管的延长线通过管道横面的圆心。
4、涡街流量计下连接法兰以下插入杆的长度y值的确定，应以出厂实际标准为准，用户可不需调整，如特殊情况下，在计算插入深度时，应视直管段长度和工况介质等情况，可作适当调整。一般在测量管直段足够长或测量管道口径为400mm以上时，有先采用平均流速点测量法，这种方法测量精度基本不受雷诺数变化影响，探头的插入深度为y=0.25r-0.25d（r为测量管道半径,d为测量管道通径）。当测量管直管段较短或测量管道口径为400mm以下时（包含400mm）时，采用中心流速点测量法，插入深度为y=0.5d。在测量深度确定后，可在安装之前将插入杆调整好长度，定准冲点方向标志，保证漩涡发生体的方向同测量管道流向按图3要求一致，这时可将流量计同螺栓连接固定在法兰短管上。
5、在法兰之间应安装密封垫，常温用橡胶板，高温用石棉板等耐热材料。
6、不断流装卸方法（带球阀），拆卸时，首先旋松紧定螺钉4，再松开锁紧螺母5，然后向上推动插入杆，直到探头位于球阀上部的极限位置上，这时刚好能使球阀关闭。再拆卸上连接法兰8，螺栓12和螺母11，然后将流量计端下，安装流量计的顺序则与拆卸时相反。
