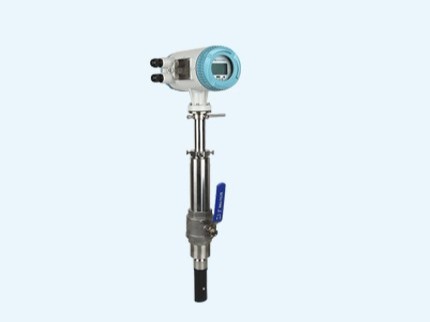

插入式电磁流量计
插入式电磁流量计是一种基于电磁感应原理进行流量测量的仪表。它采用插入式的安装方式，可以方便地安装在现有的管道系统中，不需要对管道进行大规模的改动。插入式电磁流量计具有测量准确度高、稳定性好、响应速度快、可靠性高等特点，并且适用于各种导电液体的流量测量。
一、插入式电磁流量计的工作原理：
插入式电磁流量计是基于法拉第电磁感应定律进行测量的。在测量过程中，传感器内的测量电极会产生一个恒定的磁场，当导电液体流经测量电极时，会在磁场的作用下产生一个感应电势。感应电势的大小与液体流量成正比，通过测量感应电势的大小就可以确定液体的流量。
二、插入式电磁流量计具有多种优点：
1、电磁流量计传感器结构简单，测量管内没有可动部件，无任何阻碍流体流动的节流部件；
2、可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量；
3、测量过程中，它不受被测介质的温度、粘度、密度以电导率(在一定范围)的影响；
4、电磁流量计的输出只与被测介质的平均流速成正比，而与对称分布下的流动状态(层流或湍流)无关；
5、电磁流量计无机械惯性，反应灵敏，可以测量瞬时脉动流量，也可测量正反两个方向的流量；
6、工业用电磁流量计的口径选择范围宽。
此外，插入式电磁流量计还具有结构简单、安装方便、维护量小等特点，因此在工业自动化控制、环境保护、水处理、石油化工等领域得到了广泛应用。
三、插入式电磁流量计安装注意事项：
1、无振动、无强电磁场的地方（如大电机、变频器附近）；
2、尽量垂直安装，水平安装需要安装在低处，不能安装管道顶点，保证满管，防止气泡；
3、直管段要求，最好保证前10倍后5倍管径；
4、焊接式的安装时候要注意不要连接仪器焊接，防止伤害流量计；
5、外壳尽量接地，屏蔽线单端接地，接到点不能与强电共地；
6、如果为了维修简便，安装位置需要选好，满足维修要求。同时，可以安装旁管，故障时候流体走旁管；
7、避免阳光直射、高温的地方，做好防水、防潮处理；
8、其他应该考虑的要求，信号走线不要跟强电线路一起。
技术参数
需要注意的是，插入式电磁流量计在测量过程中受到一些限制，如导电液体的电导率必须达到一定的要求，否则会影响测量准确度；同时，管道内不能有太多的杂质和气泡，否则也会对测量结果产生干扰。因此，在选择和使用插入式电磁流量计时需要根据实际的应用场景和要求进行合理的配置和选型。
总之，插入式电磁流量计是一种准确、可靠、方便的流量测量仪表，适用于各种导电液体的流量测量，具有广泛的应用前景和市场需求。在实际应用中，需要根据具体的应用场景和要求进行选型和使用，以保证测量结果的准确性和可靠性。
如想了解更多电磁流量计相关信息或者流量计选型，可咨询艾丝特亚博88app-亚博vip88专业技术客服：180 1926 2426（微信同号）获取帮助。
插入式电磁流量计是一种基于电磁感应原理进行流量测量的仪表。它采用插入式的安装方式，可以方便地安装在现有的管道系统中，不需要对管道进行大规模的改动。插入式电磁流量计具有测量准确度高、稳定性好、响应速度快、可靠性高等特点，并且适用于各种导电液体的流量测量。
一、插入式电磁流量计的工作原理：
插入式电磁流量计是基于法拉第电磁感应定律进行测量的。在测量过程中，传感器内的测量电极会产生一个恒定的磁场，当导电液体流经测量电极时，会在磁场的作用下产生一个感应电势。感应电势的大小与液体流量成正比，通过测量感应电势的大小就可以确定液体的流量。
二、插入式电磁流量计具有多种优点：
1、电磁流量计传感器结构简单，测量管内没有可动部件，无任何阻碍流体流动的节流部件；
2、可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量；
3、测量过程中，它不受被测介质的温度、粘度、密度以电导率(在一定范围)的影响；
4、电磁流量计的输出只与被测介质的平均流速成正比，而与对称分布下的流动状态(层流或湍流)无关；
5、电磁流量计无机械惯性，反应灵敏，可以测量瞬时脉动流量，也可测量正反两个方向的流量；
6、工业用电磁流量计的口径选择范围宽。
此外，插入式电磁流量计还具有结构简单、安装方便、维护量小等特点，因此在工业自动化控制、环境保护、水处理、石油化工等领域得到了广泛应用。
三、插入式电磁流量计安装注意事项：
2、尽量垂直安装，水平安装需要安装在低处，不能安装管道顶点，保证满管，防止气泡；
3、直管段要求，最好保证前10倍后5倍管径；
4、焊接式的安装时候要注意不要连接仪器焊接，防止伤害流量计；
5、外壳尽量接地，屏蔽线单端接地，接到点不能与强电共地；
6、如果为了维修简便，安装位置需要选好，满足维修要求。同时，可以安装旁管，故障时候流体走旁管；
7、避免阳光直射、高温的地方，做好防水、防潮处理；
8、其他应该考虑的要求，信号走线不要跟强电线路一起。
技术参数
| 性能 | 技术参数 | ||
| 公称通径 | dn100——dn3000mm | ||
| 精度 | 示值的±1.0% | ||
| 衬里材料 | 聚四氟乙烯,pfa,f46,氯丁橡胶,聚氨酯橡胶,高温橡胶 | ||
| 电极材料 | sus316,哈氏合金b/c | ||
| 电极形式 | 标准型 | ||
| 连接方式 | 插入式连接 | ||
| 介质温度 | 一体型 | -20℃～ 60℃ | |
| 分体式 | 氯丁橡胶衬里、聚氨酯衬里 | -20℃～ 60℃ | |
| -20℃~ 120℃、-20℃~ 180度℃ | -10℃～ 160℃ | ||
| 公称压力 | 1.6mpa | ||
| 环境温度 | -25℃～ 60℃ | ||
| 环境湿度 | 5～100%rh（相对湿度） | ||
| 介质导电率 | ≥20μs/cm | ||
| 测量范围 | 1500：1 流速设定<15m/s | ||
| 结构形式 | 一体型、分体型 | ||
| 防护等极 | ip65、ip68可选 | ||
| 防爆标志 | exmdiit 4 | ||
| 产品标准 | jb/t9248-2015电磁流量计 | ||
需要注意的是，插入式电磁流量计在测量过程中受到一些限制，如导电液体的电导率必须达到一定的要求，否则会影响测量准确度；同时，管道内不能有太多的杂质和气泡，否则也会对测量结果产生干扰。因此，在选择和使用插入式电磁流量计时需要根据实际的应用场景和要求进行合理的配置和选型。
总之，插入式电磁流量计是一种准确、可靠、方便的流量测量仪表，适用于各种导电液体的流量测量，具有广泛的应用前景和市场需求。在实际应用中，需要根据具体的应用场景和要求进行选型和使用，以保证测量结果的准确性和可靠性。
如想了解更多电磁流量计相关信息或者流量计选型，可咨询艾丝特亚博88app-亚博vip88专业技术客服：180 1926 2426（微信同号）获取帮助。
