差压式流量计的分类及应用概述

差压式流量计是根据安装于管道中流量检测件产生的差压，已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。其包含多种类别，具体如下：

1、孔板流量计：孔板流量计是压差式流量计中最简单、最经济的一种。它通过在管道中安装一个孔板，使得流体通过孔板时发生压差，根据测量压差来计算流量大小。

孔板流量计的孔板又分为标准孔板、平衡孔板、圆缺孔板等。
孔板流量计的取压方式分为角接取压、法兰取压、环室取压、径距取压等。
孔板流量计适用于中低粘度的液体和气体的流量测量，但压力损失较大，需要再加装减压阀等附件。

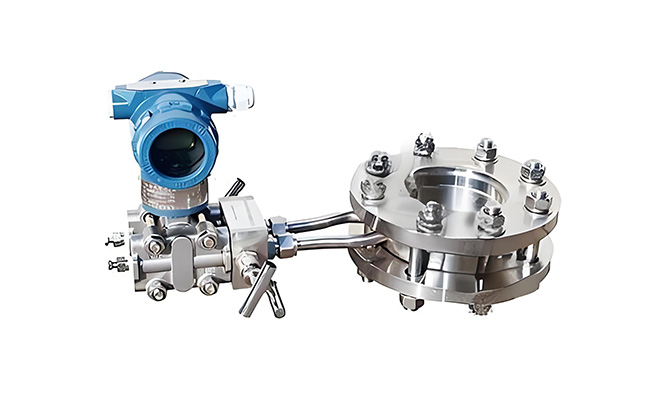

标准孔板流量计

2、锥形流量计：锥形流量计是一种具有高测量精度的压差式流量计。它通过在管道中安装一个锥形流量计，使得流体通过锥形流量计时发生压差，根据测量压差来计算流量大小。
v锥流量计

3、管间孔板式流量计：这种流量计可用于高粘度、腐蚀性、易沉淀或含悬浮物的流体的测量。

4、翼片流量计：翼片流量计是一种采用翼片旋转测量流量的压差式流量计。它适用于低粘度、中小口径的流体测量，如空气、氧气、氮气、天然气、液化石油气和低粘度液体等。

此外，差压式流量计还包括文丘里管式流量计、喷嘴流量计、均速管流量计、平衡流量计、巴类流量计等。这些不同类型的流量计根据具体的应用场景和需求进行选择和使用。
