差压式流量计测量原理揭秘：掌握流体监测的关键-亚博88app

2024-07-27

差压式流量计作为流体监测的关键设备，其测量原理主要基于流体流动的节流原理以及伯努利方程和毛细管定律（虽然毛细管定律在差压流量计的直接应用中较少提及，但其背后的压力与流速关系原理相似）。以下是差压式流量计测量原理的详细揭秘：

一、测量原理基础

节流原理：
- 当连续流动的流体遇到装在管道内的节流装置（如孔板、喷嘴、文丘里管等）时，由于节流孔的截面积比管道的截面积小，流动流通面积突然缩小，使流体流速增大，形成收缩的流体通过节流孔。
- 在流体加快的地方，动能增大，位能（静压头）降低，因此在节流孔前后就产生了压差。流体的流量越大，压差也越大。
伯努利方程：
- 伯努利方程描述了在一个封闭系统中，液体在静止或运动状态下的能量守恒规律。在同一水平线上，高速流动的液体对应较低的静态压力，而低速流动的液体对应较高的静态压力。
- 应用于差压流量计，当流体通过节流装置时，流速的增加导致静压力降低，从而产生可测量的压差。

二、测量过程

产生压差：
- 流体通过节流装置时，由于流通面积的突然变化，流速增大，静压力降低，从而在节流装置前后形成压差。
测量压差：
- 利用差压计（如差压变送器）测量节流装置前后的压差。
计算流量：
- 根据已知的节流装置特性（如孔板系数、喷嘴系数等）和流体的物理性质（如密度、粘度等），通过相应的公式将测得的压差转换为流体的流速或流量。

三、类型与特性

差压式流量计根据其节流装置的设计不同，可分为多种类型，如孔板型、喷嘴型、文丘里管型等。每种类型都有其独特的应用范围和优缺点：

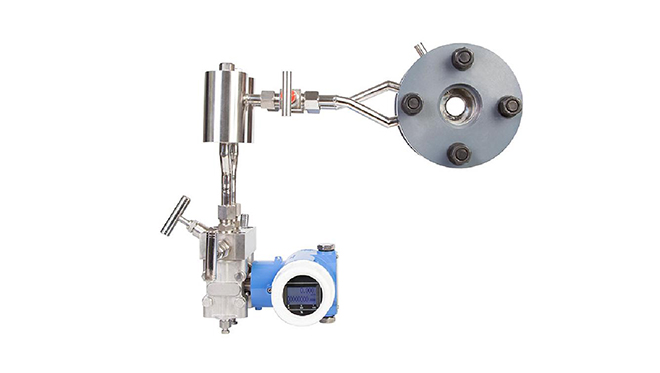

孔板流量计

孔板型：最常见且应用广泛，价格低廉但能量损失较大，对精确度有一定影响。
喷嘴型：适用于大流量测量，精度较高但成本也较高。
文丘里管型：几乎可以适用所有介质测量，具有高精度和稳定性，但价格较高。

四、应用领域

差压式流量计因其原理简单、测量范围广、适应性强、精度高等特点，被广泛应用于各个领域，如：

工业生产：流量测量和控制。
自动化系统：流量监测与调节。
石油、化工、冶金：流体输送与计量。
污水处理与环境保护：流量监测与控制。
热力系统：热能计量与调节。
暖通空调系统：空气流量测量与调节。

五、总结

差压式流量计作为流体监测的关键设备，其测量原理基于节流原理和伯努利方程，通过测量流体通过节流装置时产生的压差来计算流体的流速或流量。其广泛的应用领域和多种类型的设计使得差压式流量计在工业生产、环境保护、能源计量等多个领域发挥着重要作用。如想了解更多流量计相关信息或者流量计选型，可咨询艾丝特亚博88app-亚博vip88专业技术客服：180 1926 2426（微信同号）获取帮助
