产品简介

该水流量标准装置由循环水稳压系统、变频调速系统、标准表管路系统、被检表管路系统、流量调节系统、换向系统、称重系统、计算机控制系统等组成。装置可实现电磁、液体流量仪表开展计量检定和校准标定工作。检定方式采用静态质量法标准表比对法（流量范围：0.2～560m³/h）。

主要特点：

具有静态质量法与标准表法相结合的优点，共用水源、试验管道及控制系统，结构简单、操作使用方便、检测效率高、经济实用。

量限配比合理，采用 4台电子称，使整个量程称量准确度优于 0.1%。

采用变频器与手动球阀配合调节流量；提高装置的稳定度，并起到显著的节能效果。

采用气动夹表器,电控气动放水阀、电控气动换向器、（换向的同时同步计时、计数）、以便实现称量自动控制，计算机数据处理及校验报表生成。

技术参数

1）可测试仪表口径：dn25、dn32、dn40、dn50、dn65、dn80、dn100、dn125、dn150、dn200；(可选范围：dn10-dn800)

2）流量范围：0.2～560m³/h；
3）标定直管段管线安排：dn25-dn200平铺式结构每次检测1台仪表；
4）装置不确定度：(k=2)；
a.称重法：优于0.05%；
b.标准表法：0.2% ；
c.流量稳定性：≤0.3%；
5）换向器行程差：≤20ms（国家规定范围内）；
6）最短标定时间：30s；最大口径表5m/s流速时流满足30s检定；
7）标准器：由中精度电子秤、电磁流量计组成。中精度电子秤做为一级标准，不但可以检定被检流量计也可以对在线的标准表进行在线校准。同时，标准表采用精度优于0.2%，重复性优于0.066%的电磁流量计，做为次级标准。采用多台并联组合的方式，这样可以在大流量时采用大口径进行检定，小流量时用小流量计检定，提高检定精度，检定方便快捷。
8）数据采集控制系统：由工业控制计算机、信号隔离部件、信号调理部件、输入输出控制部件、存储设备及打印设备、专用检定软件组成。
9）系统可采集被校仪表处理信号类型：脉冲、电流（模拟量）、串行数字通讯（需指定厂家）；
10）可检定表类型：电磁流量计、超声波流量计、液体涡街流量计、液体涡轮流量计、科里奥利质量流量计等；
11）为被检表提供电源：dc24v；
12）系统总功率：≤45kw；
13）设备外形尺寸：根据用户提供的场地图设计。

工作原理

静态称重法装置的工作原理是在稳定流条件下，在设定的时间内，水流过试验管路、被检流量计、通过换向器注入称重罐。

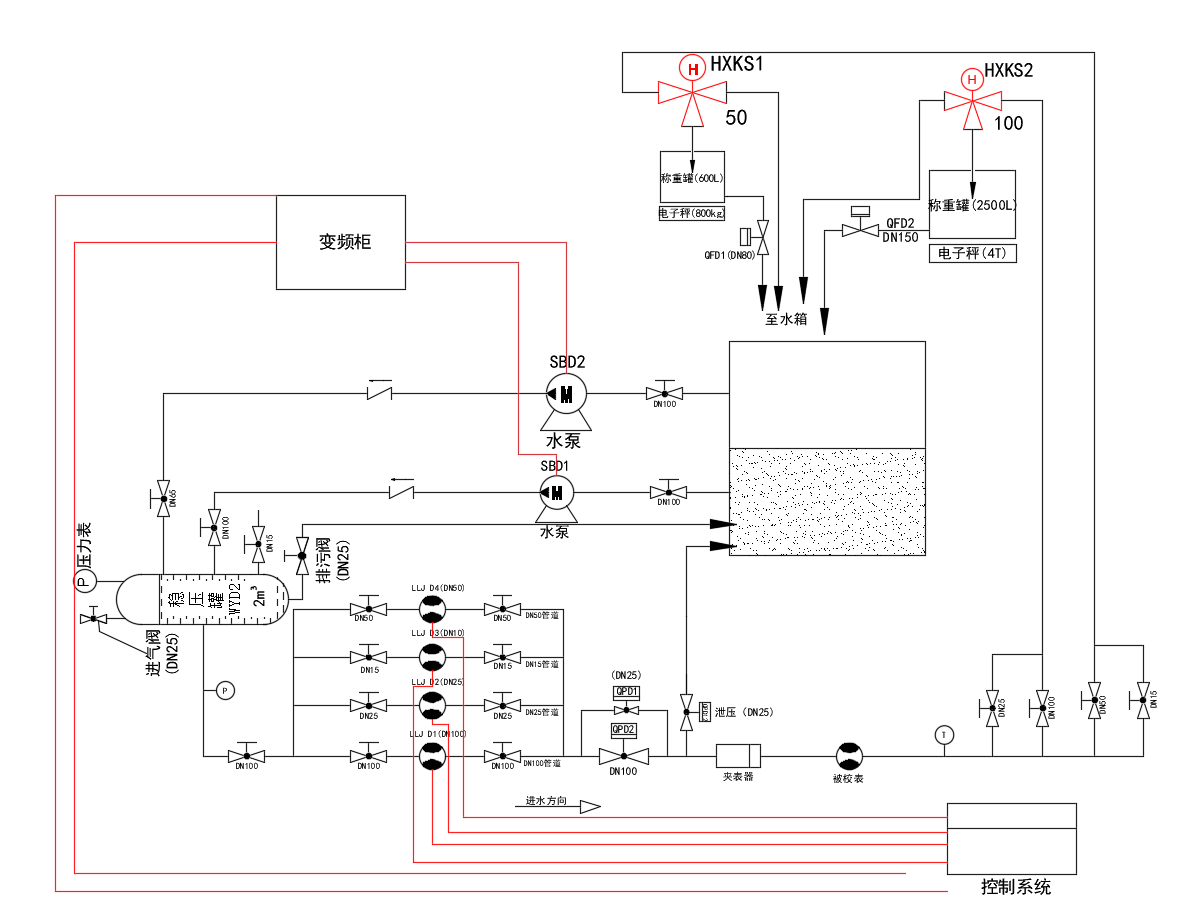

具体地讲就是用水泵将水池的水打入稳压罐，流经前直管段、被检流量计、后直管段、流量截止阀、标准表、流量调节阀、换向器、最后注入称量器（换向的同时软件同步计时、计数），后经称重罐放水阀回水池，形成一个水流量循环系统。

试验时，将水流方向置于旁路流入水池，用流量调节阀将流量调到被检流量计规定的流量值，待流量稳定后。根据流量的大小选择其中一个称量器来计量水量并关闭放水底阀。启动换向器，将水流换入称量器，换向动作过程中，软件开始倒计时计时，并记录被检流量计脉冲数，当达到预定时间或脉冲数时，换向器动作，使水流换向到旁路。这时软件读取称量器的水量。

在设定的时间间隔内，电子秤称得水量为 m，标准体积量为vs，被检流量计的体积量为 vi，用下式计算被检流量计的示值误差：

水流量标准装置的工作原理是以标准流量计（电磁流量计）为标准器，使流体在相同时间间隔内连续通过标准流量计和被检流量计，比较两者的输出流量值或累计体积值，从而确定被检流量计的示值误差。

客户案例

设计制造参照标准

jjg164－2000 液体流量标准装置检定规程
jjg643－2003 标准表法流量标准装置检定规程
jjg 198－1994 速度式流量计检定规程
jjg1033－2007 电磁流量计检定规程
jjg1037－2008 涡轮流量计检定规程
jjg1029－2007 涡街流量计检定规程
