产品简介

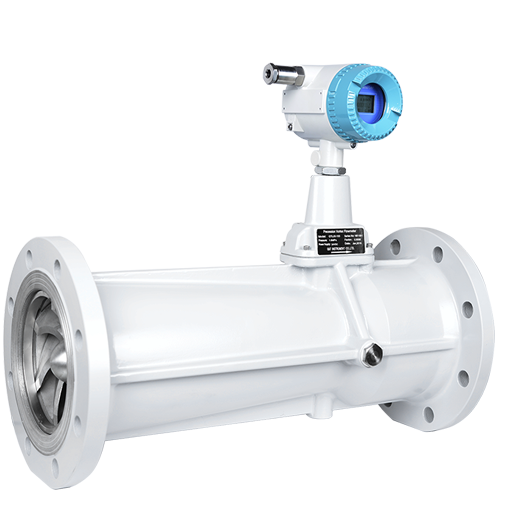

智能旋进旋涡流量计是我公司开发研制新型气体流量仪表。该流量计集流量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿，是石油、化工、电力、冶金等行业用于气体计量的理想仪表。

智能旋进旋涡流量计工作原理：
流量传感器的流通剖面类似文丘里管的型线。在入口侧安放一组螺旋型导流叶片，当流体进入流量传感器时，导流叶片迫使流体产生剧烈的旋涡流。当流体进入扩散段时，旋涡流受到回流的作用，开始作二次旋转，形成陀螺式的涡流进动现象。该进动频率与流量大小成正比，不受流体物理性质和密度的影响，检测元件测得流体二次旋转进动频率就能在较宽的流量范围内获得良好的线性度。信号经前置放大器放大、滤波、整形转换为与流速成正比的脉冲信号，然后再与温度、压力等检测信号一起被送往微处理器进行积算处理，在液晶显示屏上显示出测量结果(瞬时流量、累积流量及温度、压力数据)。

智能旋进旋涡流量计由以下七个基本部件组成：
1.旋涡发生体,2.壳体,3.智能流量计积算仪, 4.温度传感器,5.压力传感器,6.压电晶体传感器,7.消旋器。

优势特点

无机械可动部件，不易腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；

采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；

智能型流量计集流量探头、微处理器、压力、温度传感器于一体, 采取内置式组合,使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；

采用双检测技术可有效地提高检测信号强度，并抑制由管线振动引起的干扰；

流量测量范围较宽（qmax/qmin=15～20），可在孔板和涡街流量计无法涉足的部分小流量区域进行有效工作；

采用智能抗震技术，有效的抑制了震动和压力波动造成的干扰信号；

采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；

采用eeprom技术，参数设置方便，可永久保存，并可保存长达一年的历史数据；

转换器可输出频率脉冲、4～20ma模拟信号，并具有rs485接口，可直接与微机联网，传输距离可达1.2km；

010

流量计表头可360度旋转，安装使用简单方便；整机功耗低，可用内电池供电，也可外接电源。

技术参数

性能	技术参数
口径(mm)	20	25	32	50	80	100	150	200
流量范围(m³/h)	1.5~15	3~30	6~60	10~150	28~400	80~900	150~1800	360~3600
精度等级	1.0~1.5%
重复性	小于基本误差限绝对值的1/3
工作压力(mpa)	1.6mpa,2.5mpa,4.0mpa,6.3mpa；特殊压力可咨询客服
使用环境	环境温度：-30℃~ 65℃
	相对湿度：5%~95%
	介质温度：-20℃~ 80℃
	大气压力：86kpa~106kpa
工作电压	24vdc 3.6v电池供电，电池可拆卸
输出信号	4-20ma，脉冲输出，rs485，报警输出
适用介质	所有气体（除了有腐蚀、有水分的气体）
防爆标志	exiaiit6ga

产品选型

★ 测量介质、温度，是否有腐蚀性

★ 流量范围和用户管道的内径

★ 压力等级

★ 是否现场显示

★ 工作电源

★ 信号输出、通讯

★ 是否要防爆

★ 安装方式

★ 精度等级

应用领域

安装事项

1.旋进漩涡流量计安装时，严禁在其进出口法兰处直接进行电焊，以免烧坏流量计内部零件。

2.对于新安装或检修后的管道务必进行清扫，去除管道中的杂物后方能安装流量计。

3.流量计应安装在便于维修、无强电磁场干扰、无强烈机械振动以及热辐射影响的场所。

4.流量计不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合。

5.旋进漩涡流量计室外安装时，上部应有遮盖物，以防雨水浸入和烈日曝晒影响流量计使用寿命。

6.流量计可任意角度安装，流体的流向应与流量计上标识的流向一致。

7.在管道施工中，应考虑安装伸缩管或波纹管，以免对流量计造成严重的拉伸或断裂。

8.流量计应与管道同轴安装，并防止密封片和黄油进入管道内腔。

9.采用外电源时，流量计必须有可靠接地，不得与强电系统共用地线，在管道安装或检修时，不得把电焊系统的地线与流量计搭接。

10.为了不影响流体正常输送和便于维护，旋进漩涡流量计要求安装旁通管道，并保证前≥3dn、后≥1dn的直管段。
