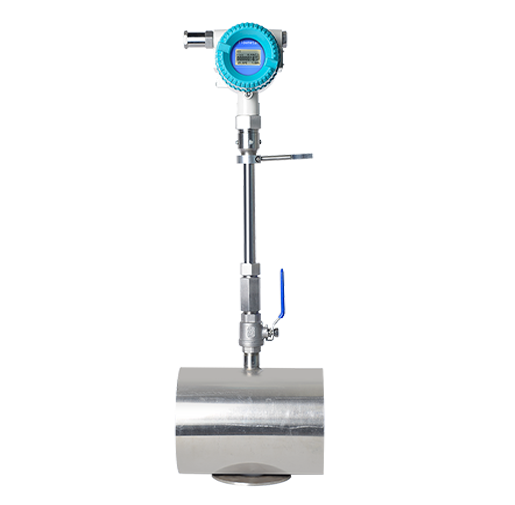

插入式热式气体质量流量计 -亚博88app

测量介质: 各种气体(乙炔气除外)
管道范围: dn32以上口径
精度等级: ±1~2.5%
供货类型: 一体结构、分体结构
插入式热式气体质量流量计使用于大口径,安装方便,经济使用,测量精度高,广泛应用于压缩机,鼓风机等出风口的气体,适用于干净,干燥的气体,特点量程比宽,测量精度高,安装方便。
产品简介
 热式气体质量流量计是利用热扩散原理测量气体流量的仪表。传感器由两个基准级热电阻(rtd)组成。一个是速度传感器rh,一个是测量气体温度变化的温度传感器rmg。当这两个rtd置于被测气体中时,其中传感器rh被加热,另一个传感器rmg用于感应被测气体温度。随着气体流速的增加,气流带走更多热量,传感器rh的温度下降。

插入式热式气体质量流量计可在线安装、在线维护。安装过程是首先在管道外壁上焊接带有外螺纹的底座,在底座上安装1 寸不锈钢球阀,而后用专用工具将管道打直径为22mm的孔,打孔完毕后卸下专用工具,然后将传感器安装在阀门上并将传感器插入到管内中心(传感器的插入位置出厂时已确定)。插入式热式气体质量流量计适用管道直径:dn32~6000mm。

优势特点


01
无需压力温度补偿,直接测量气体质量流量,组成简单,出现故障概率小。
02
量程比宽(大于100:1),装卸方便,使用简便。
03
快速响应,精度高,无活动部件,结构坚固,抗振动。
04
灵敏度高,尤其适合于大管径、低流速的流量测量,可做泄露检测;
05
现场显示,信号输出,上下限报警等。
06
可应用于高温场合和腐败环境中。
07
专有高湿、高温算法,介质温度可达500℃。
08
直接质量流量检测,无需温度压力补偿;
技术参数
性能 技术参数
结构形式 插入式 管道式
测量介质 各种气体(乙炔气除外)
管径范围 dn32以上口径 dn10~dn200mm
流速范围 0.1~120nm/s
精度 ±1~2.5%
工作温度 传感器:-40℃~ 120℃ 转换器:-20℃~ 45℃
工作压力 介质压力≤2.5mpa 介质压力:4.0mpa
供电电源 dc24v或ac220v≤18w
响应速度 1s
输出信号 4-20ma(光电隔离,大负载500ω)、脉冲、rs-485(光电隔离)、hart协议
报警 1-2路继电器常开触点、10a/220v/ac、5a/30v/dc
供货类型 分体结构、一体化结构
管道材质 碳钢、不锈钢
现场显示 四行汉字液晶显示
显示内容 质量流量、标况体积流量、累积流量、标准时间、累积运行时间,标准流速等
防护等级 ip65
传感器材质 不锈钢 不锈钢、碳钢
产品选型
★ 测量介质、温度,是否有腐蚀性
★流量范围和用户管道的内径
★压力等级
★是否现场显示
★工作电源
★信号输出、通讯
★是否要防爆
★ 安装方式
★精度等级

atmf插入式热式气体质量流量计可测量介质种类:

★氧气、氮气、氢气、氯气、曝气、燃气等多组份气体测量
★高炉煤气、焦炉煤气测量
★沼气、水处理中的曝气和氯气测量
★压缩空气测量
★天然气,液化气,火炬气,等气体流量测量
★电厂高炉的一次风、二次风流量测量
★矿井下通风或排风系统流量测量
★燃气过程中空气流量测量
★煅烧炉管道气流量测量
★水泥、玻璃厂生产过程中气体流量测量
★溶剂回收系统中气体流量测量
★半导体芯片制作过程中气体流量测量
★啤酒生产过程中二氧化碳气体流量测量
★加热通风和空调系统中的气体流量(速)测量
应用领域
安装事项

1、在安装插入式热式气体质量流量计前请确认管道的实际内径和壁厚。
2、首先在管道开22mm的孔,将底座焊接在开孔处,然后将atmf插入式热式气体质量流量计其余部分一起装入专用球阀内,根据实际管道内径和壁厚计算出要插入的深度。这一步可以插入个大致尺寸并用手拧紧螺母。
3、转动传感器连杆,使标记箭头与介质流动方向相同。
4、根据现场测得的数据换算出在传感器连接杆上的相应刻度,锁紧螺母即可。
5、如果您是横向安装质量流量计的显示屏,可以90°、180°、270°的灵活安装,满足你现场实际需要。

安装底座

    禁止在爆炸环境进行焊接操作。
    对焊接有特殊要求的环境应按照相关要求进行操作。
    底座根据安装方式不同,分为焊接和卡接两种。安装时应使底座位于管道截面方向的顶点,并使底座通孔的轴心垂直于管道轴心。焊接型底座安装完成效果图(焊接位置已做防锈处理)。

安装球阀

    将不锈钢阀门与底座紧固。在压接接触面使用密封垫(介质温度在100℃以下使用尼龙材质,100℃以上使用铜材质)。

打孔

    打孔之前要仔细确认现场环境,确保操作的安全。
    打孔完成后要及时关闭阀门,避免漏气。
    在允许在线打孔安装的场合,用森菱仪表公司的开孔工具,可以实现在线不停产开孔安装,工具的使用方法参见相关说明。停产打孔时,可采用多种方法打孔,要保证孔的轴心与底座的孔轴心同心。若用气割方式开孔,应把打孔操作安排在底座焊接之前。
