金属管浮子流量计的检定规程是确保流量计测量准确性的重要步骤，以下是对该规程的详细解析，旨在帮助您成为相关领域的专家。

一、检定前准备

确认安装位置：
- 确保流量计的安装位置正确，无堵塞或漏损现象。
- 检查流量计的压力和温度范围是否符合被测流体的要求。
- 确保管道无振动，因为振动会影响浮子的运动，导致测量结果不准确。
检查仪表状态：
- 核实仪表的最大允许工作温度和压力，应不低于管道被测流体的最高温度和压力。
- 仪表刻度范围需符合被测流体流量变化范围。
- 转子连接部分的材质应符合被测流体的要求。

二、选择检定仪器和设备

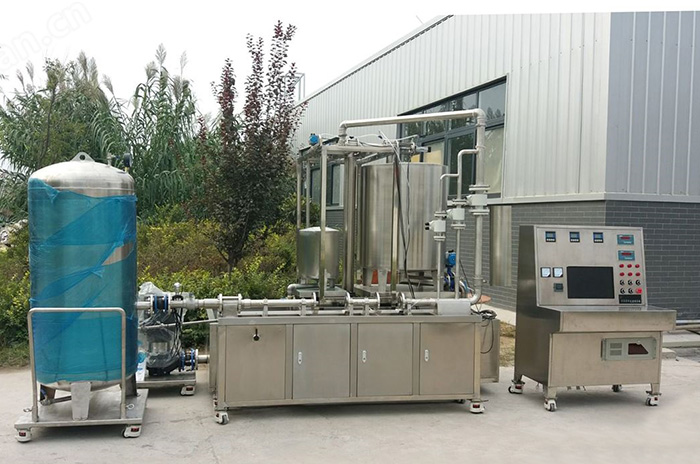

检定仪器应符合国家标准，具备相应的检定能力。
根据实际情况，选择适当的检定方法和标准，如遵循jjg 257等相关规程。

三、检定过程

流量范围选择：
- 根据实际需要，选择适当的流量范围进行检定。
正行程与反行程检定：
- 正行程检定：从流量计的流量下限到流量上限逐点进行检定，并从小于检定点的流量调至检定点。
- 反行程检定：从流量计的流量上限到流量下限逐点进行检定，并从大于检定点的流量调至检定点。
指示流量与刻度流量：
- 流量计的指示流量是浮子位置所代表的流量。
- 刻度流量则是流量计刻度所代表的流量，需标明介质的名称、密度、温度和压力。
误差计算：
- 引用误差是绝对误差值与流量上限值之比，以百分数表示。
- 流量计的回差应不超过规定的基本误差限的绝对值。
校验内容：
- 校正流量与“转子位移”的对应关系。
- 校正“转子位移”与“刻度盘指示值”的对应关系。
- 整体校验，确定整套仪表的基本误差。
校验顺序：
- 将金属管浮子流量计置于校验架上，接通电源或气源。
- 用手拨动平衡杆，模拟转子移动，向转换器输入转子位移信号。
- 调整刻度盘指针与信号转换部分之间的连杆机构，使指针指示值与输出信号值相对应。
- 在全刻度范围内选点（包括零点和满刻度）进行校验，调整至误差在规定范围内。

四、环境条件

检定过程中的环境条件需满足一定要求，如温度应在5～35℃，大气相对湿度为45%～75%rh，大气压力在86～106kpa之间。

五、其他注意事项

流量计应留有足够的空间，便于拆卸和清洗。
流量计本体必须严格垂直安装，流体方向必须自下而上通过变送器。
安装在不能断流的生产线上的仪表，应设置前后切断阀和旁路及排空阀，便于处理故障和吹扫。
定期检查和维护流量计，确保其处于良好工作状态。
