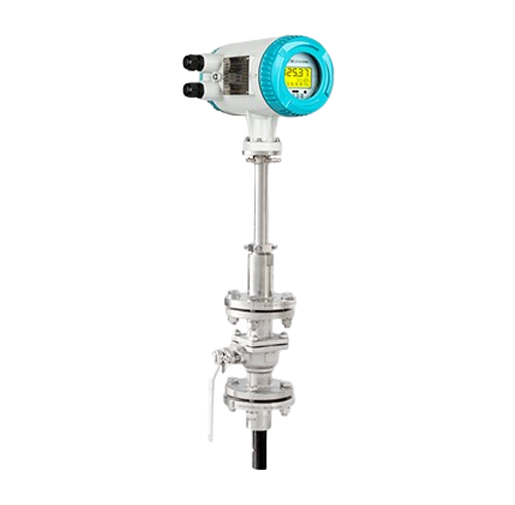

atld插入式电磁流量计 -亚博88app

工作原理

根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：
e=kbvd

式中：
e－感应电势；
k－与磁场分布及轴向长度有关的系数；
b－磁感应强度；
v－导电液体平均流速；
d－电极间距；（测量管内直径）

传感器将感应电势e作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20ma输出，报警输出及频率输出，并设有rs－485等通讯接口，并支持hart和modbus协议。

优势特点

1、电磁流量计传感器结构简单，测量管内没有可动部件，无任何阻碍流体流动的节流部件；

2、可测量赃污介质、腐蚀性介质及悬浊性液固两相流的流量；

3、测量过程中，它不受被测介质的温度、粘度、密度以电导率(在一定范围)的影响；

4、电磁流量计的输出只与被测介质的平均流速成正比，而与对称分布下的流动状态(层流或湍流)无关；

5、电磁流量计无机械惯性，反应灵敏，可以测量瞬时脉动流量，也可测量正反两个方向的流量；

6、结构简单，电磁流量计测量管可不用内衬，可靠性高；公称通径范围宽，适用于dn100-dn3000之间的所有口径管道；

7、测量精确度不受液体密度、粘度、温度、压力和电导率变化的影响；

8、高可靠性的外插安装方式，传感器的安装、维护无需拆卸测量管，因此较适合于无法停水的现场使用，而且可以在老管道上现场开口安装；

9、一体化接地电极，实现仪表良好接地；传感器采用新的加工工艺、固态封装、耐振动、防渗透、寿命长，使仪表具有良好的测量精确度和稳定性。

技术参数

产品选型

1、测量介质、温度，是否有腐蚀性

2、流量范围和用户管道的内径

3、压力等级

4、是否现场显示

5、工作电源

6、信号输出、通讯

7、是否要防爆

8、安装方式

9、精度等级

应用领域

安装事项

为了使传感器工作可靠稳定，在选择安装地点时应注意以下几个方面的要求：
(1)尽量避开铁磁性物体及具有强酚水场的设备(如大电机、大变压器等)，以免磁场影响传感器的工作磁场和流量信号。
(2)应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装。
(3)应尽量避免日晒雨淋，避免环境温度高于60℃及相对湿度大于95%。
(4)选择便于维修，活动方便的地方。
(5)流量计应安装在水泵后端，决不能在抽吸侧安装；阀门应安装在流量下游侧。

为了您正确的测量，在选择管道上位置时应注意以下几点要求：
(1)传感器既可在直管道上安装，也可在水平或倾斜管道上安装，但要求二电极的中心连线处于水平状态。
(2)介质在安装位置应该满管流动，避免不满管及气体附着在电极上。
(3)对于液固两相流体，最好采用垂直安装，使传感器衬里磨损均匀，延长使用寿命。
(4)流量计安装位置介质不满时，可采取抬高流量计后端管路的方法，使其满管，严禁在管道最高点和出水口安装流量计。
(5)修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异径锥管或修改部分管道，使其与传感器同口径，但前后直管段至少须满足前直管段≥10dn、后直管道≥5dn(dn为管径)。
(6)前后直管段为流量计前≥10dn,后端≥5dn。
